　ＮＨシリーズ　大型旋盤用深溝入れタイプ
　　ＮＨ23型（右勝手）・ＮＨ24型（左勝手）　　　

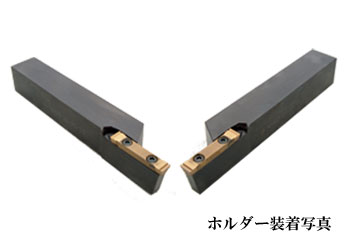

■ＮＨ23型・ＮＨ24型は、チップ上部をネジで直接止めてホルダーと一体にする事により 　　　 高剛性を実現しました。研磨仕上げでシャープな切れ味です。

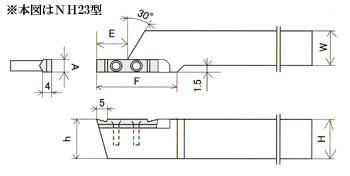

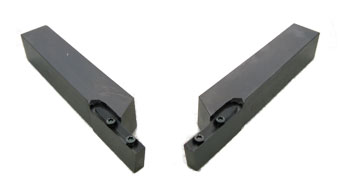

＜ホルダー＞	＜ホルダー図＞
ＮＨとは日進ホルダーの略　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【単位　ｍｍ】
型番 寸法 適用 チップ クランプ ネジ ネジ用 レンチ 　　+0.15 　Ａ-0 ｈ Ｗ 　+0 Ｈ-0.05 全長 　　　　+2 　Ｅ　-0 Ｆ ＮＨ23-20-15-58 5.8 20 18.5 19.7 140 15 37 NT15-58 CN3512 LT35 ＮＨ23-20-15-80 8.0 NT15-80 CN4012 LT40 ＮＨ23-20-20-65 6.5 20 46.2 NT25-65 CN3512 LT35 ＮＨ23-20-20-80 8.0 NT25-80 CN4012 LT40 ＮＨ23-25-20-65 6.5 25 23.5 24.7 160 20 46.2 NT25-65 CN3512 LT35 ＮＨ23-25-20-80 8.0 NT25-80 CN4012 LT40 ＮＨ23-25-25-80 8.0 25 ＮＨ24-20-15-58 5.8 20 18.5 19.7 140 15 37 NT15-58 CN3512 LT35 ＮＨ24-20-15-80 8.0 NT15-80 CN4012 LT40 ＮＨ24-20-20-65 6.5 20 46.2 NT25-65 CN3512 LT35 ＮＨ24-20-20-80 8.0 NT25-80 CN4012 LT40 ＮＨ24-25-20-65 6.5 25 23.5 24.7 160 20 46.2 NT25-65 CN3512 LT35 ＮＨ24-25-20-80 8.0 NT25-80 CN4012 LT40 ＮＨ24-25-25-80 8.0 25

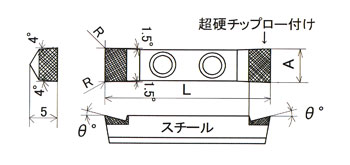

	＜ＮＴチップ＞
ＮＴとは日進ツールの略 型番 刃巾 Ｌ ノーズＲ 即納品のチップ材種別θ°は 下記です 　　　　　　+0.15 　Ａ　-0 ＮＴ15-58 5.8 28.0 0.03 SP20G 14°（一般スチール） LM20G 20°（ＳＵＳ関係） KH10G 6°　（鋳鉄） ＮＴ15-80 8.0 ＮＴ25-65 6.5 38.8 ＮＴ25-80 8.0 39.2 ⇒チップ価格表はこちら　　　⇒適用ホルダー価格表はこちら
